Требования к котельной по СП 89.13330: площадь, окна, обвязка

Требования к котельной владелец производства или складского комплекса обычно ищет в СП 89.13330.2016 «Котельные установки». Выбор этого документа верный, но после Изменения № 1 он не распространяется на котельные, интегрированные в здание: внутри помещения, пристроенные к его стене и на крыше. Для них действуют другие нормативные документы, а противопожарную часть для всех вариантов регламентирует СП 4.13130. Статьи про котельную в частном доме дают цифры для котла в доме, и коммерческому предприятию они не подходят. Здесь собраны требования к помещению, окнам, дверям, вентиляции, дымоходу, обвязке, хранению пеллет и автоматике с номерами пунктов по действующим редакциям.

Какая редакция СП 89.13330.2016 действует

Документ «Котельные установки» утверждён приказом Минстроя Российской Федерации от 16 декабря 2016 г. № 944/пр и заменил СНиП II-35-76. Применяется он с Изменением № 1 (приказ Минстроя от 15.12.2021 № 938/пр, введено с 16.01.2022): изменение переписало область применения, исключило часть пунктов разделов 6 и 7 и добавило требования к биотопливу. Проект Изменения № 2 обсуждается до 29 октября 2026 года и пока не действует.

Область применения документа охватывает проектирование строительства, реконструкции и капитального ремонта котельных установок на любом виде топлива с паровыми, водогрейными и пароводогрейными котлами, с давлением пара до 3,9 МПа и температурой воды не выше 200 °C (п. 1.1). По п. 1.2 он не распространяется на автономные источники в составе зданий, у их стен и над ними, а также на теплогенераторные установки до 360 кВт. Часть популярных «требований СП 89» к встроенной котельной взята из уже исключённых пунктов, поэтому сначала нужно определить нужный документ.

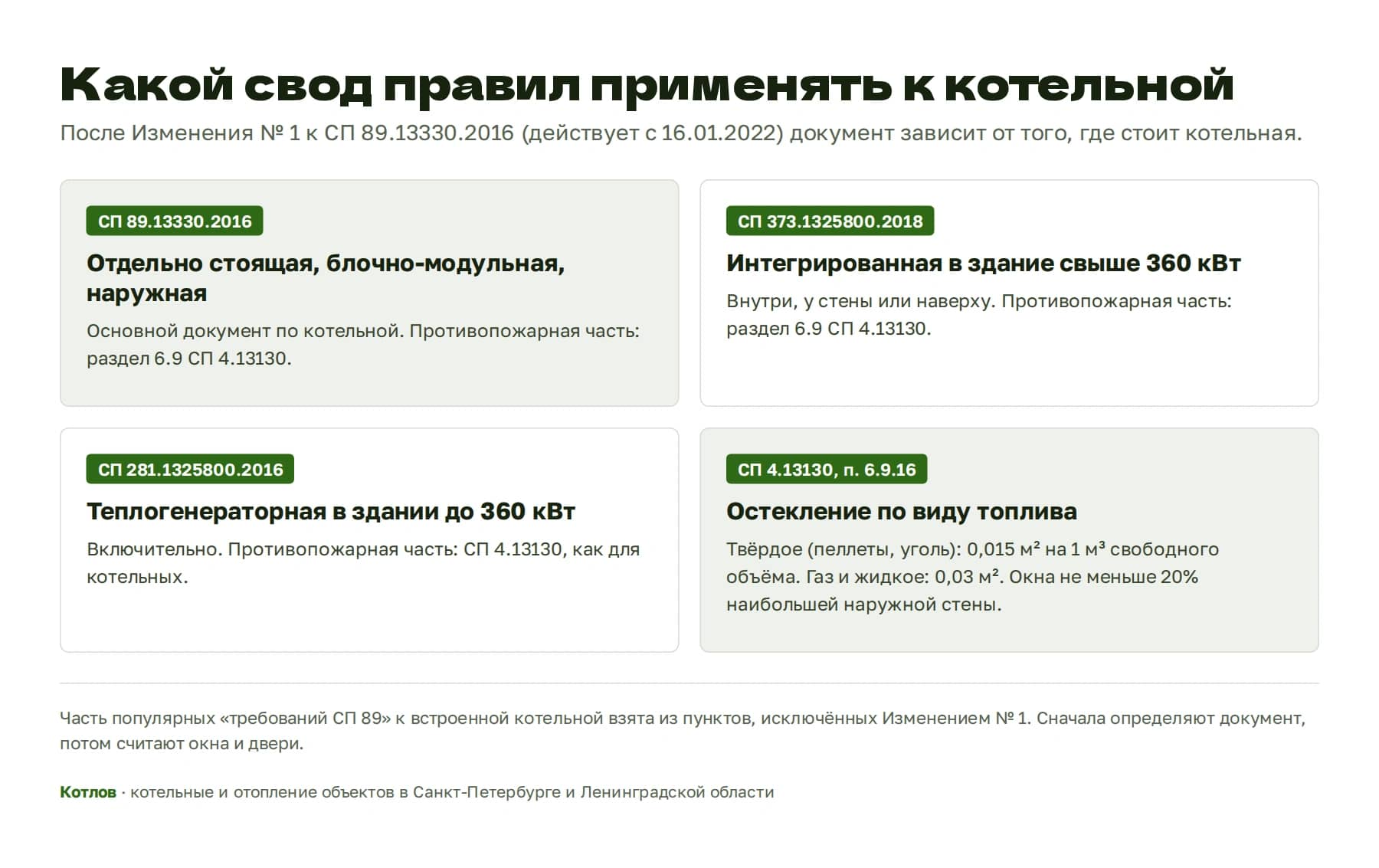

Какой документ применять

Информация о ссылках: в скобках дальше указаны номер свода и пункт: «373, п. 5.5» означает пункт 5.5 СП 373.1325800.2018. СП 373 применяется с Изменением № 1 (приказ Минстроя от 23.12.2022 № 1116/пр, с 24.01.2023), СП 281 с Изменением № 2 (приказ от 15.05.2024 № 326/пр, с 16.06.2024). Систему частного дома с одним теплогенератором до 100 кВт СП 281 уже не охватывает (281, п. 1.2).

Границы документа: котельная и система теплоснабжения

СП 89.13330.2016 определяет требования к котельным установкам, а связанные с ними части системы теплоснабжения проектируют по своим сводам правил. Наружные тепловые сети между котельной и зданиями относятся к СП 124.13330 «Тепловые сети», отопление и вентиляция внутри зданий относятся к СП 60.13330. В область СП 89 входят отдельно стоящие, блочно-модульные и наружные котельные с паровыми, водогрейными и пароводогрейными котлами. Котельные, интегрированные в здание, и теплогенераторные установки до 360 кВт из области документа исключены и проектируются по СП 373 и СП 281.

Отдельно стоящая и блочно-модульная котельная

По расположению СП 89 делит котельные на отдельно стоящие с тепловыми сетями, интегрированные в здания без сетей и наружного размещения в лёгких съёмных ограждающих конструкциях (89, п. 4.7); источник тепла для своего производства относится к автономным (89, п. 4.6). Блочно-модульные котельные должны соответствовать СП 89, а размещают их по СП 51.13330 и СанПиН 1.2.3685 (89, п. 4.19). Сюда относится и модульная котельная ЭКОКУБ: котельный и бункерный модули привозят готовыми и ставят на площадку рядом с цехом.

• Площадку под блочно-модульную котельную на участке делают с твёрдым покрытием (89, п. 6.14), оборудование подбирают таким, чтобы установить его без фундамента, на бетонный пол (89, п. 6.31).
• Нужны подъезд автотранспорта и дороги с твёрдым покрытием (89, пп. 5.19, 5.20), для наружной котельной ещё место под ремонт оборудования и доступ к точкам подключения инженерных сетей (89, п. 5.7).
• В населённых пунктах, кроме территорий предприятий, котельную ограждают (89, п. 5.8).
• Расстояния до жилых и общественных зданий определяют по СанПиН 2.2.1/2.1.1.1200 (89, п. 5.13), противопожарные расстояния по СП 4.13130 (89, п. 5.22).
• Огнестойкость: I и II степень класса С0 или III степень классов С0 и С1, для котельной второй категории можно IV степень классов С0 и С1 (89, п. 7.3).

Котлов в котельной следует ставить не меньше двух, а в производственной котельной второй категории можно один (89, п. 4.16). Для первой категории обеспечение водой нужно от двух источников, а электроснабжение по первой категории (89, п. 4.18). Предпочтение отдают оборудованию в блочном исполнении полной заводской готовности (89, п. 4.17). Производительность котлов подбирают по расчётной мощности, а она складывается из максимальных нагрузок системы отопления, вентиляции и кондиционирования, средней нагрузки горячей воды, технологии, собственных нужд и потерь (89, п. 4.12). Как устроена котельная, мы разобрали в статье «Котельная: что это, как устроена и какие бывают».

Котельная внутри здания, у стены и наверху

Для котельной, интегрированной в здание, правила размещения котельной задают СП 373 и раздел 6.9 СП 4.13130. Котельная внутри стоит в ограждающих конструкциях самого здания и может размещаться на любом этаже; пристроенной считается та, что имеет с ним общую капитальную стену; крышной та, что стоит над верхним перекрытием. Главные ограничения зависят от того, над чем она находится.

Где какой вариант разрешён

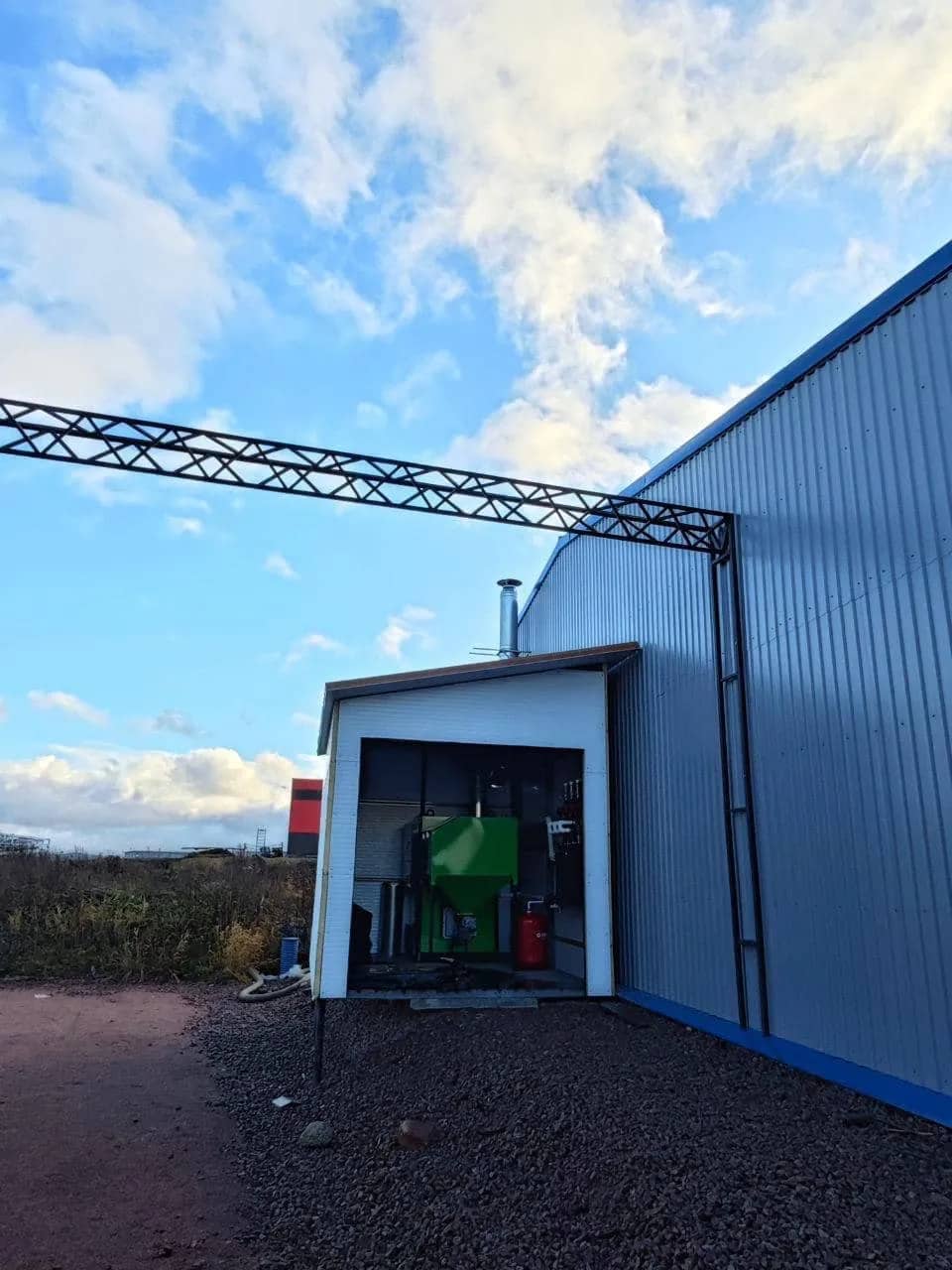

• Производственные и складские здания: пристроенная котельная или котельная над верхним перекрытием (373, п. 5.5).
• Общественные, административные и бытовые здания: все три варианта, но не со стороны входного вестибюля (373, п. 5.10).
• Встроенную котельную нельзя ставить на перекрытие над торговыми залами, столовыми, фойе (373, п. 5.12), под хранилищами горючих материалов (4.13130, п. 6.9.5.2), под жилыми помещениями и рядом с ними, над и под помещениями категорий А и Б (4.13130, п. 6.9.6).
• Несущие конструкции рассчитывают на вес котельной и заполненных водой трубопроводов (373, п. 5.16), вибрацию и шум проверяют акустическим расчётом по СанПиН 1.2.3685 (373, п. 5.22).
• Блочно-модульную котельную можно поставить наверх, над перекрытием, а встраивать её в здание и пристраивать нельзя (373, п. 5.4).

Для теплогенераторных до 360 кВт правила мягче: к производственным и складским зданиям разрешены все три варианта (281, п. 5.5), к общественным и административным ещё и отдельно стоящие (281, п. 5.15), а проект должен предусмотреть возможность замены оборудования (281, п. 5.33).

Такую котельную требуется отделить от смежных помещений противопожарными стенами 2-го типа или перегородками 1-го типа и перекрытиями 3-го типа (4.13130, п. 6.9.6). Котельную с общей стеной отделяют противопожарной стеной 2-го типа, её перекрытие делают негорючим (4.13130, п. 6.9.5), до ближайшего проёма в наружной стене по горизонтали не менее 4 м, по вертикали не менее 8 м (4.13130, п. 6.9.5.1).

Котельную над перекрытием выполняют одноэтажной, гидроизоляционный ковёр под ней и на 2 м вокруг делают негорючим или защищают стяжкой толщиной не менее 2 см (4.13130, п. 6.9.3); из неё нужен выход прямо на покрытие, а при уклоне больше 10% ходовые мостики шириной 1 метр (4.13130, п. 6.9.19). Главное ограничение: крышные котельные проектируют только под газ (4.13130, п. 6.9.3.1), для теплогенераторных правило то же (281, п. 5.4). Пеллетную котельную наверху не делают.

Предел мощности

Мощность такой котельной ограничена расчётной нагрузкой основного здания; с разрешения собственника и при технико-экономическом обосновании её можно увеличить для соседних зданий того же владельца (373, п. 4.13):

Управление и эксплуатацию таких котельных проектируют без постоянного персонала (373, п. 4.8). Пример из нашей практики: в коммерческом здании 1 000 кв. м в центре Петербурга котельная с двумя котлами Pelletor ЭКО 50 стоит на третьем этаже. По суммарной мощности это теплогенераторная до 360 кВт, и её свод отсылает к противопожарным требованиям для котельных, в том числе к правилам выхода выше первого этажа.

Требования к помещению: площадь, высота, проходы, выходы

Минимальной площади котельной в кв. м своды не задают. Значит, площадь котельной складывается из габаритов оборудования и свободного пространства для обслуживания, а размеры котельной определяет план расстановки в проектной документации. Для небольших помещений смотрят прежде всего на проходы: проход для обслуживания должен быть не менее 0,7 м (89, п. 6.25; в 373, п. 5.20 те же 70 см и паспорта котлов). В отсутствие данных изготовителя для котлов до 0,07 МПа и 115 °C действует таблица:

• Высота. Над оборудованием нужен зазор не менее 1 м, а высота помещения в свету, до низа конструкций потолка, не менее 2,5 метра (373, п. 5.24; то же в 281, п. 5.32).
• Выходы. Эвакуационный выход ведут по СП 1.13130, а для удобства обслуживания два выхода нужны при длине по фронту котлов больше 12 м или площади больше 200 кв. м (89, п. 6.10). С первого этажа выход ведёт сразу на улицу, выше первого через тамбур, аналогичный тамбур-шлюзу 1-го типа, или незадымляемую зону (4.13130, п. 6.9.18).
• Монтажный проём. Если блок не проходит в дверной проём, монтажный проём делают на 20 см больше самого крупного блока (373, п. 5.21).
• Запрещено: помещения и чердачные перекрытия над котлами, кроме котлов в производственных помещениях (89, п. 6.7); посторонние машины и приборы (89, п. 6.27); приямки в зоне котла без нужды обслуживания (89, п. 6.15).

Котёл в цехе можно установить без отдельного помещения, отгородив его негорючей перегородкой на всю высоту котла, не ниже 2 метров, с дверями (89, п. 6.8). Чистый пол котельного зала поднимают на 0,15 м над землёй у котельной (89, п. 6.15), а пол встроенной и крышной котельной гидроизолируют на высоту возможного разлива, не менее 10 см (373, п. 5.15).

Требования к окнам котельной и легкосбрасываемым конструкциям

Окна котельной дают свет и при взрыве газа или пыли открывают путь взрывной волне. Площадь оконного остекления определяют по естественной освещённости, коэффициент при боковом освещении 0,5 (89, п. 6.32). Где возможна взрывоопасная концентрация, легкосбрасываемыми конструкциями служат окна площадью не меньше ЛСК по СП 4.13130; конструкцию окна, рамы и толщину стекла подбирают по ГОСТ Р 56288, снаружи ставят защиту от разлёта стекла. Армированное стекло, стеклопакеты, триплекс, сталинит и полнотелый поликарбонат запрещены. Если окон не хватает, придётся использовать лёгкое верхнее перекрытие из стальных, алюминиевых или хризотилцементных листов либо взрывные клапаны (89, п. 7.11).

Достаточно ли остекления, проверяют по нормам п. 6.9.16 противопожарного свода, где требуемые площади указаны по виду топлива:

• твёрдое, то есть пеллеты и уголь: 0,015 м² на 1 м³ свободного объёма котельного зала до 10 000 м³, при большем объёме 0,006 м²;
• газ и жидкое: 0,03 м² на 1 м³ свободного объёма;
• в любом случае окна нужны хотя бы на одной продольной наружной стене, и их площадь должна быть не менее 20% наибольшей наружной стены.

Для котельной 4×3×3 м объём 36 куб. м (свободный меньше), наибольшая стена 4 на 3 метра, 12 кв. м:

На практике окна определяет правило 20% стены, поэтому размер проёма важно согласовать до заказа окон. Для встроенной котельной площадь проёма считают по ГОСТ Р 12.3.047, а без расчётных данных по п. 6.9.16; можно и лёгкое покрытие (373, п. 5.14). Старая цифра «0,05 м² на кубометр» из п. 7.8 первой редакции СП 89 отменена вместе с пп. 7.6–7.8 с 16.01.2022.

Двери, стены, пол, пожарная защита

Для безопасной эвакуации выходная дверь котельной должна открываться наружу от нажатия руки, не иметь запоров изнутри и не запираться при работе котлов. Дверь в служебные помещения должна быть с пружиной и открываться в сторону котельной (89, п. 6.11). Ворота для подачи пеллет и выноса золы оборудуют тамбуром или тепловой завесой (89, п. 6.12).

• Стены. Внутренние поверхности гладкие, под водостойкой краской светлых тонов (89, п. 7.13); в котельной на пеллетах и угле выступы и подоконники делают с откосом 60°, полы под гидроуборку (89, п. 6.35).
• Пол негорючий, нескользкий, с отводом стоков в канализацию, каналы закрывают съёмные плиты, открытые приямки ограждают перилами не ниже 90 см (89, п. 6.30).
• Противопожарная защита: автоматическая пожарная сигнализация, пожаротушение и первичные средства (89, п. 7.12), категория помещения по СП 12.13130 (89, п. 7.2).

Требования к вентиляции котельной

Котельную оборудуют естественной и механической вентиляцией и обогревом: не ниже 17 °C в зоне постоянного персонала, 15 °C на насосных станциях, 5 °C без персонала (89, пп. 17.1, 17.4).

• Воздухообмен не меньше одного объёма в час плюс воздух на горение, если котлы берут его из помещения (89, п. 17.11; 373, п. 14.3).
• Не хватает естественной вентиляции, проектируют механическую (89, п. 17.12).
• Приточные решётки зимой устанавливают за котлами вверху, приток автоматически перекрывается в случае пожара (89, п. 17.13).
• В газовой и мазутной котельной нужна аварийная вентиляция (89, п. 17.23).

Пеллетный котёл забирает воздух на горение так же, как газовый котёл, поэтому вентиляционную систему, приток и вытяжной канал нужно считать вместе с котлами.

Требования к дымоходу

1. Высотой до 15 м дымоход проектируют по СП 89, выше добавляются СП 43.13330 и СП 346.1325800 (89, п. 9.2.1).
2. Обычно нужна одна дымовая труба, к ней рационально не больше четырёх котлов; для котлов с наддувными горелками лучше индивидуальные (89, п. 9.2.2).
3. Высота дымохода зависит от мощности котлов: диаметр и высоту считают для самого холодного и самого тёплого месяца, итоговую высоту по расчёту рассеивания (89, пп. 9.2.3, 9.2.4); бывшие в употреблении металлоконструкции запрещены (89, п. 9.2.5).
4. Если котельная стоит в здании или над ним, устье дымовой трубы выше конька на 0,5 м и на 2 м выше самой высокой кровли в радиусе 10 м; у пеллетной или угольной котельной над горючей кровлей ставят искрогаситель (373, п. 11.2.5; 4.13130, п. 6.9.20).
5. Ствол должен быть газоплотным, металлическим или негорючим, с теплоизоляцией, люками для чистки и стоком конденсата, вертикальный без уступов (373, пп. 11.2.7, 11.2.8).

Чистят дымоход при ремонте котлов, при нарушении тяги и перед каждым отопительным сезоном (373, п. 20.10). Дымоход для котельной мы рассчитываем по мощности котла и высоте здания, в ЭКОКУБ он из нержавеющих сэндвич-труб и входит в комплект.

Требования к обвязке котлов

Обвязка позволяет подключить котлы к системе теплоснабжения предприятия, и всё, что связано с ней, тоже нормировано. Для котлов до 0,07 МПа и 115 °C правила такие:

• трубопроводы системы должны быть стальными, полимерные трубы по ГОСТ 32415 при теплоносителе до 90 °C и давлении до 1,0 МПа (373, п. 9.2);
• соединения на сварке, фланцы у арматуры, муфты на диаметрах до 100 мм (89, п. 10.1.12);
• воздушники в верхних точках, спускники в нижних (89, п. 10.1.10), изоляция поверхностей горячее 55 °C (89, п. 10.1.15);
• группы насосов: сетевые и рециркуляционные, при двухконтурной схеме ещё насосы к подогревателям, например бойлер горячего водоснабжения (373, п. 6.14);
• расширительные баки диафрагменного типа отдельно для системы и контура котла (373, п. 6.17);
• предохранительный клапан устанавливается на патрубке без запорной арматуры, сброс уводят за пределы помещения, клапан должен быть доступным (89, пп. 10.2.3, 10.2.5, 10.2.6), заменять клапаны обводами запрещено (89, п. 10.2.9);
• запорную арматуру не используют как регулирующую, фланцы не размещают над дверями и щитами (373, пп. 9.11, 9.12).

Температуру на входе в котёл регулируют по требованию изготовителя (89, п. 15.28), в пеллетной котельной это делает смесительный узел. В ЭКОКУБ котельный модуль собран на заводе: котлы Pelletor, теплоаккумулятор на 1 000 литров, насосы и гидравлическая обвязка.

Пеллеты, газ, мазут: хранение и подача

Биотопливо по ГОСТ 33104 СП 89 относит к твёрдому топливу наравне с углём и торфом (89, п. 13.5). Запас гранул при доставке машинами рассчитывают не меньше чем на 7 суток (89, п. 13.12), суточный расход водогрейных котлов берут по 24 часам при средней температуре самого холодного месяца (89, п. 13.4).

• Закрытое хранилище угля или пеллет, примыкающее к котельной, отделяют противопожарной стеной 1-го типа с пределом не менее REI 150 (89, п. 7.4; 4.13130, п. 6.9.4).
• У котельной внутри здания или у его стены запас гранул, угля или мазута держат вне котельной и отапливаемых помещений (373, п. 8.2), для теплогенераторной до 360 кВт хранилище крытое и неотапливаемое (281, п. 8.4).
• Подачу к котлам от 1,16 МВт механизируют (89, п. 13.6) и защищают от обратного хода пламени (89, п. 13.33е), для учёта расхода нужны счётчики циклов толкателей или весы (89, п. 13.33ж).

В ЭКОКУБ пеллеты лежат в бункерном модуле над котельным, их хватает на недели. ЭКОКУБ 100 расходует 4–8 тонн в месяц, ЭКОКУБ 300 расходует 13–20 тонн, и объём бункера мы считаем по этому расходу.

Газ. Газовое оборудование такой котельной проектируют по СП 62.13330 и противопожарному своду (373, п. 8.6), ввод делают прямо в помещение с котлами или в коридор (373, п. 8.16). Газопровод ведут по наружной стене по простенку шириной не менее 1,5 м, отключающее устройство ставят снаружи не выше 1,8 м, в помещении быстродействующий клапан с электроприводом (4.13130, п. 6.9.15). Если магистрального газа нет, нормы для резервуара сжиженного газа разобраны в статье «Газгольдер: что это, объём, расход, нормы установки».

Мазут. В котельной внутри здания или пристроенной расходные баки вместе не больше 0,8 м³ (4.13130, п. 6.9.10), в отдельно стоящей до 5 м³ мазута или 1 м³ лёгкого жидкого топлива, не над котлами (4.13130, п. 6.9.9).

Автоматика и сигнализация

Автоматика обеспечивает работу новых котельных без постоянного персонала: автоматика безопасности, регулирование, контроль и передача данных в диспетчерскую (89, п. 15.1). Котлы блокируются при CO 100 мг/м³, газовые котлы ещё и при 10% нижнего концентрационного предела взрываемости (89, п. 15.7). Датчики CO ставят в любой котельной (89, п. 15.22), охранно-пожарную сигнализацию выводят на пульт с дежурным персоналом (89, п. 15.23).

Для котельной в здании, у его стены и для котельной наверху обязательный перечень оснащения такой (373, п. 12.22):

1. быстродействующий клапан на вводе в котельную;
2. сигнализаторы метана, то есть природного газа, для газового котла;
3. сигнализаторы CO;
4. пожарная и охранная сигнализация;
5. датчик залива пола водой.

Клапан закрывается при отключении электроэнергии, загазованности, CO выше 100 мг/м³ и пожаре, а в пеллетной котельной по сигналу CO автоматика регулирует подачу воздуха (373, п. 12.18). Аварийные сигналы уходят на диспетчерский пункт (373, п. 12.23), служба наблюдает за котельной ежесуточно, защиты проверяют не реже раза в месяц (373, пп. 20.6, 20.11). В комплектацию ЭКОКУБ входят охранно-пожарная сигнализация, огнетушители, резервное электропитание и модуль удалённого мониторинга.

Пеллетная и газовая котельная: что отличается

Газовой котельной нужны технические условия на подключение газа и газопровод по фасаду, пеллетной нужны подъезд машины и хранилище. На площадке без газа мы рекомендуем пеллетную котельную у стены цеха или блочно-модульную с бункерным модулем.

Котельная предприятия и котельная в частном доме

Популярные статьи о требованиях к котельной написаны для частного дома. Там решают, можно ли повесить настенный котёл на кухне, выделить под бойлерную комнату в цокольном или подвальном этаже, рядом со спальней или ванной, поставить там стиральную машину, что лучше: плитка или гипсокартон, деревянный дом или кирпичный. Для котла в доме это важный вопрос, а для производства нет. В частном доме котельная греет одну семью, котельная предприятия отвечает за людей на смене и технологию, и правила размещения у неё другие.

С чего начать

Проектирование котельной ведут на основании технического задания (89, п. 4.4), а для газа ещё нужны технические условия на подключение. Соблюдать требования проще на этапе планировки, до обустройства котельной, и каждый случай мы проверяем на выезде. Чтобы правильно разработать проект, нужно:

1. выполнить расчёт нагрузки: обогрев, вентиляция, горячая вода, технология, радиаторы или тепловентиляторы;
2. по мощности и правилам размещения выбрать документ: 89, 373 или 281;
3. проверить соседние помещения: торговые залы, хранилища горючих материалов, категории А и Б;
4. оценить выход, монтажный проём, высоту в свету, площадь окон;
5. наметить трассу дымохода и место хранения пеллет или ввода газа.

Эту работу мы делаем при проектировании котельной: обследуем площадку, считаем теплопотери и мощность, помогаем подобрать оборудование и решаем, где разместить котельную и как вывести дымоход. Проект, монтаж и сервис ведёт одна организация. Мощность можно предварительно оценить на странице расчёта котельной. Сеть «Котлов» работает с 2009 года, а наша компания представляет её в Санкт-Петербурге и Ленинградской области как официальный партнёр.

Если вы выбираете место под котельную для производства или коммерческого помещения в Петербурге или области, позвоните по телефону +7 (931) 999-09-82 или оставьте заявку. Специалист приедет бесплатно, посмотрит помещение и площадку и скажет, какой вариант пройдёт по нормам.
